1、.wd3.技术标准3.1引入标准协议设备的设计、制造、试验和包装应大约符合或低于以下的相关标准和标准，但不限于下面标准和标准。选用的标准和标准应是在技术文件发出前已发布的最新版本。上述标准和标准与协议文件有冲突的地方，以协议文件为准。1制冷设施通用科技标准-19882离心式冷水机组性能检测及验收标准JB/T3355-19983蒸汽压缩循环冷水热泵机组GB/.1-20074冷水机组能效限定值及电力效率等级-20045气密性试验标准-19866容积式和离心式冷水机组性能实验方式-20017制冷装置用压力容器JB/T6917-938
2、制冷和热源用机械制冷系统安全要求-20019美国制冷协会标准ARI550/590-制冷用电磁阀B/T4119-9111制冷用R12、R22、R502热力膨胀阀JB/T3548-9112制冷用截止阀JB/T7245-9413制冷和风扇设备噪音声功率级的检测工程法-8614氟利昂制冷装置用湿式蒸发器JB/T7659.4-9515氟利昂制冷装置用翅片式换热器JB/T7659.5-9516制冷用压力、压差控制器JB/T7771-9517制冷和空调设施名义工况通常要求JB/T7666-9518单元式空气调节机实验方式-8919单元式空气调节机安全要
3、求-压力容器无损检验机电产品包装通用科技条件GB/智能建筑设计标准GB/-楼宇自动控制网路数据通信协定1995美国国家标准24电气装置安装工程电气器材交接试验标准设施可靠性实验机械及电气器材包装标准GB/项目相关科技文件3.2产品互换性3.2.1一样设备和一样组件的构造、性能参数、尺寸和公差配合，应完全一样，以确保其互换性。3.2.2所有备品备件的材料和性能应与原设施一样。3.3材料3.3.1用于生产设施的所有材料应按照使用条件考虑密度、刚度、
4、弹性变形、耐用性和其他化学、物理性能包装技术协议，选用最适用的、新的、优质的、无损害和缺陷的材料。3.3.2用于设备和配件的材料都应经过实验，试验按国家标准最新版本要求的有关原则进展，材料实验报告应提交招标单位。3.4制造工艺3.4.1所有的部件应按国家标准最新版本准确制造。螺栓、螺母等紧固件以及机械配合公差应依照国家标准最新版本的要求。设备的垂直度、水平度或者平面偏差应依照有关的标准和标准。3.4.2设备进展防腐喷漆时，喷涂前应进展除油、除锈或电镀处理。使用的油漆品质，必须依照国家标准或国际相应涂料标准，不合格或过期的油漆严禁使用。外表涂装在使用寿命内应不开裂、不起皱、不失光。设备外形的形状按相关标准
5、标准的要求指定。卖方应采用机制避免运输与加装过程中漆层脱落与霉变。对于运输和安装过程中发生的任何涂漆损坏，卖方应对损坏部位按涂装技术规定重新进展清理和喷涂，与受损前应无显著变化。3.5电源3.5.1螺杆式水源热泵机组额定功率：380伏交流供三相电流波动范围：-10%+10%频率：50Hz频率波动范围：-2Hz+2Hz高压离心式冷水机组及低压离心式双工况冷水机组额定功率：10千伏交流供三相电流波动范围：-10%+10%频率：50Hz频率波动范围：-2Hz+2Hz3.5.2投标方提供的所有设施应能在上述相应的范围内正常运行，当输入电压骤降到超过限值时，设备应不致受损。3.5
6、.3设备的外部直流稳压电源应有短路、过流保护及电源报警信号，能避免受损电源回路上的其他设施。3.6铭牌与标示设备以及主要组件都要有铭牌或标示，铭牌或标识应依照有关条例。铭牌应固定牢靠，耐久性且不易锈蚀。铭牌应加装在适合位置且能便利地看清铭牌上的内容。铭牌上应包含下列内容：1制造厂名称和商标；2型号、名称和出厂编号；3出厂日期；4主要的额定参数。3.7设备技术规定及参数3.7.1总体要求3.7.1.1中标人须负责供给、提供加装技术指导及安装以下的水冷式空调机组：4台2000冷吨()大温度10KV离心式冷水机组，2台1400冷吨()双工况10KV离心式冷水机组，2台
7、制冷量为300冷吨水源热泵螺杆式热水锅炉。3.7.1.2采用开利、约克、特灵、顿汉布什等著名品类的合资产品，该产品在中国有三年以上的运行经历或同类型号5台以上运行项目，且具备建立的售后服务模式。投标设备应具备构造简单、操作维护方便、运转平稳安全、噪声低、振动小、控制系统灵敏可靠、占地面积小、设备精度高、利于环保等特征。3.7.1.3提供所选型号机组的特点曲线和选型依据，所用选型软件需要借助ARI认证，认证需要在有效时限内。每台冷水机组应为整体式，全部在生产厂内组装，并按美国ARI550/590-2003或其他同等标准进展出厂性能检测。每台机组制造厂除提供设计状态下满负荷时单位功率

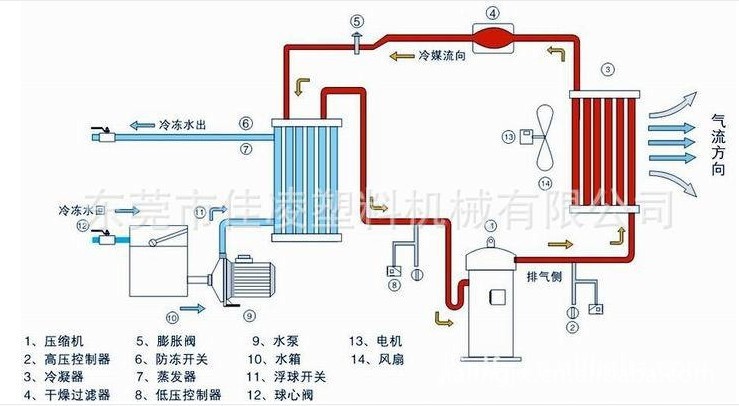

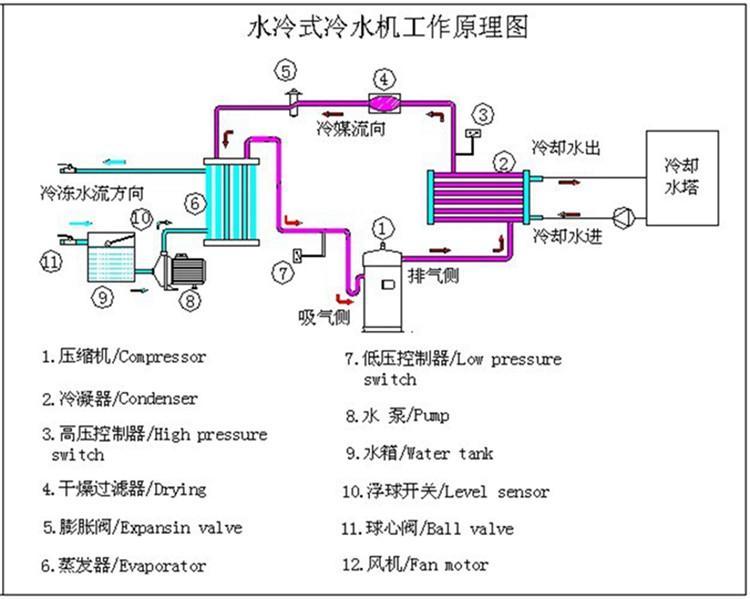

8、值(kW/kW)外，尚需提供实用条件下包含时的单位功率值(kW/kW)或者由15%至100%负荷时的单位容量值。3.7.1.4冷水机组的设计年限不得超过25年。3.7.1.5每台离心式冷水机组应包含下述部件：离心式压缩机，压缩机的马达，蒸发器、冷凝器、润滑系统、冷量控制平台、控制及显示中心、软启动柜、运行柜、高压补偿柜。整台机组采用有供入水、出水用的接口和联接起动器的电源接口，以及供控制及润滑油加温用的紧急电源接口等。使用的材料种类、规格、性能与长度等应依照设计和现行国家产品标准的要求。每台螺杆式水源热泵冷水机组应包括下述部件：螺杆式压缩机，压缩机的马达包装技术协议，蒸发器、冷凝器、润滑系统、冷量
9、控制平台、控制及显示中心、星-三角启动柜。整台锅炉配备有供入水、出水用的接口和联接起动器的电源接口，以及供控制及润滑油加温用的紧急电源接口等。使用的材料种类、规格、性能与长度等应依照设计和现行国家产品标准的要求。3.7.1.6机组所采取的冷媒，必须依照环境保护及蒙特利尔公约规定如R134a等。冷媒系统在出厂前应借助严格的渗漏试验。中选择的冷水机组由于构造的诱因易导致制冷剂泄漏或采取的制冷剂有毒，泄漏会对身体造成伤害时，设备厂家应提供声光报警并将报警信号远传至BA系统，并作出说明，将其包括在投标价格中。机组所有组件、零件，必须确保适用于该特定冷媒的技术规定。3.7.1.7调试时，假设冷媒和润滑
10、油必须补充和增添，应由中标单位负责，并预先一并随机组运抵现场，并进口一部分备用品，以供以后添加使用。3.7.1.8冷水机组制造厂商应考量各组件日后维修时用的吊装构件，并事先提供各部件的最大尺寸、起吊高度和位置从而在建筑构造上预留起重设施和负荷。3.7.1.9所有转动部件应在生产厂内作静、动平衡试验。其主要旋转组件如电机轴承箱和压缩机需要互相匹配，并使其运行速率区间大大超过组合临界速率。设备在出厂前应大约进展耐压绝缘测试、电气接线测试、启动电压检测、气压实验、真空测试、检漏测试等性能检测。机组应有效地接地并与供电系统隔绝。3.7.1.10应确保机组的运行精度在冷负荷为60-90%时效率为最

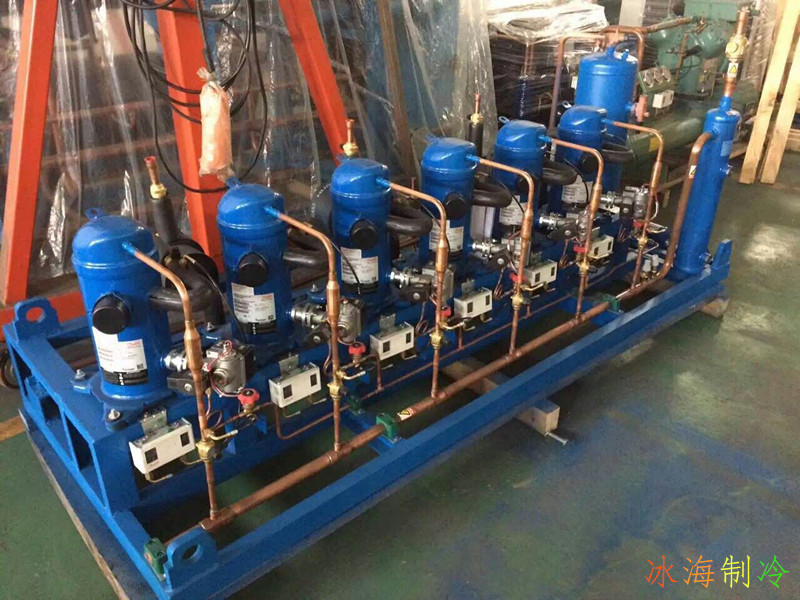

11、高，在负荷增加至20%以前，不必使用冷媒热气旁通。3.7.1.11机组出厂前应进展出厂检验、检测，内容包含：a)电气测试耐压绝缘测试压缩机油泵、启动柜、油箱、抽气装置均应单独做绝缘测试。试验电压U：1.5KV；(水源热泵螺杆式热水锅炉)试验时间：1.0s；要求：无击穿无闪烁。电气接线测试电机励磁频率检测启动电压测试b)温度试验要求1.5倍工作压力。c)检漏测试d)真空测试3.7.2压缩机3.7.2.1机组压缩机应由同一实业公司制造组装，采用国产或合资产品如运用合资压缩机时，其各主要零组件应为国产产品。3.7.2.2外壳需以高品质密实材料生产，水压试验压力为2,或
12、1.5倍设计工作压力，两者以高者为准，试压应在组装前独立进展。3.7.2.3外壳应能分部或整体拆卸，以方便主轴承、止推电机、轴封油系统的检测和维修。3.7.2.4叶轮组件由高强合金的单级或多级扭曲叶轮和经热处理的合金钢曲轴组成。整个转子壳体应经静和动平衡及达到正常运行温度20%以上的检测，证明能平稳的运行。3.7.2.5压缩机机件箱及电机应在厂内装配并具体固定在机身上，成一整体，在现场试车前应重新进展定位检查，以确保安全运行。3.7.2.6螺杆式压缩机需采取稳定耐用的半封闭式或全封闭式，无需轴封型。3.7.2.7螺杆式压缩机需采取功率滑阀调节，机组冷量的调节由微电脑程序通过控制压缩机上下
13、的卸载电磁阀实现。3.7.3半封闭式/开式电机3.7.3.1采用国际知名品牌进口或合资产品，如ABB、TECO、A.O史密斯等。3.7.3.2外壳为强大构造，并由压缩机供给商确保适合叶轮的安装。3.7.3.3轴心设计应确保其第一临界速率远超于正常运行速度。3.7.3.4离心式冷水机组电力功率为10KV三相50Hz。水源热泵螺杆式热水锅炉电力功率为380V三相50Hz，电机最低滞后功率因数应不超过0.87，运行效率应不超过93%。3.7.3.5电机应配有过高保护。热敏元件应设于3相线圈内，电机转速达到指定值5秒内关闭电机。3.7.3.6封闭式压缩机油泵的接线插头要做好保温。3.7.3.
14、7如选开式电机还须提供正常使用3年内需更换的驱动轴轴封、冷媒泄露等及更改维修服务价格。3.7.4润滑系统应成为机组整体的一个构成部分，在生产厂内装配完成并经严格实验。3.7.5蒸发器3.7.5.1蒸发器为满液式。其构造方式应与其他组件匹配以满足标书所要求的科技性能，其构造与材料应满足相应国标-容积式和离心式热水热泵机组安全要求。3.7.5.2水侧的工作压力，按设备明细表上所列而定。3.7.5.3蒸发器应在生产厂加装后外包符合国内防火标准要求的具备闭泡构造的隔热材料。3.7.5.4最大水侧的压降参照设备明细表。3.7.5.5水盖的盖板应附有供吊装用的耳环。3.7.5.6

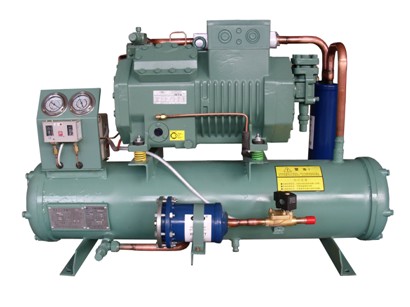

15、应由生产厂配有依照安全法规的泄压阀。3.7.6水冷冷凝器及储液罐3.7.6.1水冷冷凝器应为水平管壳式并匹配压缩机性能和规定，其构造和材料应依照相应国标的规定。3.7.6.2冷媒侧的试验压力应为工作压力的1.25倍。按B.S.4434第二节，.1或ASME或相应国标对非燃火容器的法规的规定。3.7.6.3外壳的构造应易于更换或清除管子内部的污物，而不必将与之相连之冷却管道拆卸，采用符合B.S.4504或同等标准的法兰连接。3.7.6.4水侧工作压力按标书设备明细表上所列数据，试验压力为工作压力的1.5倍。3.7.6.5最大水侧的压降参照设备明细表为准。3.7.6.6水盖盖板应附有供吊装的耳环。3.7.7马达启动柜组3.7.7.1电动机开启开关柜的产地须与制冷机产地一样。3.7.7.2高压离心式冷水机组采取高压软启动方法，螺杆式水源热泵机组电动机
