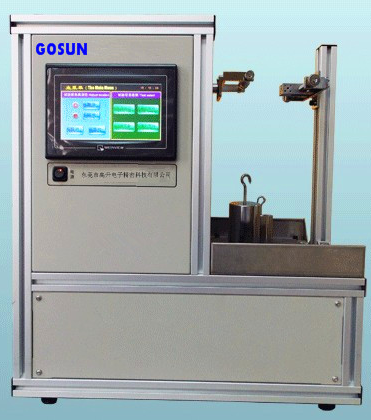

仪器概述： 电容器引脚线拉力弯曲试验机是按GB/T14472标准的4.3条款，GB2693-90标准的4.13条款，GB/T16512-1996标准的4.9条款，GB/T15287-1994标准的4.8条款，GB2423.29及其他电器附件的有关标准研制而成，主要用于测定电容引脚在拉力、弯曲、扭转三种作用力下的，形变状态。摆脱了传统人工对电容器、电感器、滤波器的引脚线的试验方法，该设备采用松下PLC控制和7寸彩色触摸屏显示操作，使得试验定位准确、计时优良及性能稳定，还具备断电记忆（部分参数）、出错警告、实验提示音等人性化功能，还采用了德国施耐德公司先进技术生产的高性能步进驱动器控制动力源。 性能指标： 1.拉力试验：手动垂直加载砝码； 2.拉力加载时间：0～999s内连续可调； 3.弯曲试验：每次对一根引线弯曲； 4.弯曲角度：0～90度可调，精度：±2度； 5.动作周期：1s～10s/次（弯曲角度：30度、45度、90度时），精度：±3%； 6.弯曲次数：1～999次；精度：±1次； 7.扭转：可连续扭转180度；精度：±2度； 8.加载砝码：0.5N、1N 、1.25N 、2.5N、5.0N、10N、20N、40N八个；精度：± 1％；（可据用户要求定制，操作方法以常用砝码说明）； 9.动力源：步进电机; 10.控制器：PLC（日本松下原装）; 11.显示和操作:7寸彩色触摸屏（台湾台达原装）; 12.工位：1位； 13.外形尺寸：约580L*350W*680H(mm); 14.工作电源：220V±10%，50/60Hz±2Hz.。
